隔膜泵結構及工作原理
隔膜泵結構及工作原理

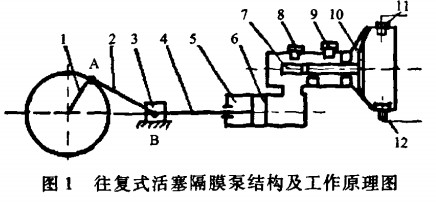

圖1為隔膜泵的結構及工作原理圖。曲軸1,連桿2、十字頭3、小連桿4、活塞缸5、活塞6組成了一個曲柄連桿機構。電動機通過減速機帶動曲柄連桿機構使十字頭3在滑道內作往復運動，再由十字頭3帶動小連桿4和活塞6在活塞缸5內作往復運動，活塞6借助油介質使隔膜10作凹凸運動，使隔膜室腔內容積周期變化，完成料漿的輸送。當隔膜10向左運動時，進料閥12打開而吸人料漿;當隔膜10向右運動時，出料閥11打開而排出料漿，由此完成隔膜的一個往復運動。三缸單作用往復式活塞隔膜泵有3組曲柄滑塊機構，有3個活塞缸，每個缸使隔膜室起始排料相位相隔120°，可使料漿輸送流量均勻。
本文研究對象是隔膜泵的動力端。實際上隔膜泵動力端的主要機構是由曲軸1、連桿2、十字頭3、小連桿4、活塞缸S和活塞6所組成的部分。由于研究對象磨損處于圖中的A,B兩處，所以將十字頭、活塞缸和活塞簡化為一個固接的整體，于是整個機構可以看成一個曲柄滑塊機構。本文研究類型為:磨損僅發生在曲軸與連桿連接處A.磨損僅發生在連桿與十字頭連接處B，以及磨損同時發生在A、B兩處時機構的動力學特性。
