DP微型隔膜泵

DP微型隔膜泵概述：

DP微型隔膜泵指的就是微型真空泵，指具備一進一出的抽氣嘴、排氣嘴各一個，內部通過機械裝置使泵內部的隔膜做往復式運動，并且在進口處能夠持續形成真空或負壓，排氣嘴處形成微正壓；工作介質主要為氣體，體積小巧的一種儀器。

DP微型隔膜泵的特點：

1.噪音低、耐腐蝕、壓力高,自吸高度5m.
2.介質溫度可達60℃.
3.允許干運轉.
4.內裝壓力開關以保護泵運轉時不受損壞.
5.內裝溢流閥控制泵的正常運行.
6.拆裝方便.
7.采用安全低電壓,保證人身安全.

DP微型隔膜泵：
●電壓：12~24VDC
●最大電流：1~7A
●最大流量：1~12L/min
●轉速：470~1300 r/min
●最高壓力：0.24~0.9Mpa
●吸程：5m
●調壓開關：---PSI
●輸入功率：10~40W
●泵體材質：FRPP
●膜片材質：三元乙丙塑膠、丁晴橡膠

DP微型隔膜泵產品用途：
1.適用于家用自來水增壓、汽車沖洗、輪船上海水淡化.
2.適用于反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用.

DP微型隔膜泵安裝指南：
1.安裝時,需拔出隔膜泵進出口的封蓋.
2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口采用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口采用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.

DP微型隔膜泵工作原理：

第一種工作模式：電機的圓周運動，通過機械裝置使泵內部的隔膜做往復式運動，從而壓縮、拉伸泵腔內的空氣形成負壓，在抽氣口處與外界大氣壓產生壓力差，在壓力差的作用下，將氣體吸入泵腔，再從排氣口排出。

第二種工作模式：微型隔膜泵是利用螺桿的回轉來吸排液體的。微型隔膜泵中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主、從動螺桿的螺紋均為雙頭螺紋。由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在微型隔膜泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，這就是微型隔膜泵的基本工作原理。

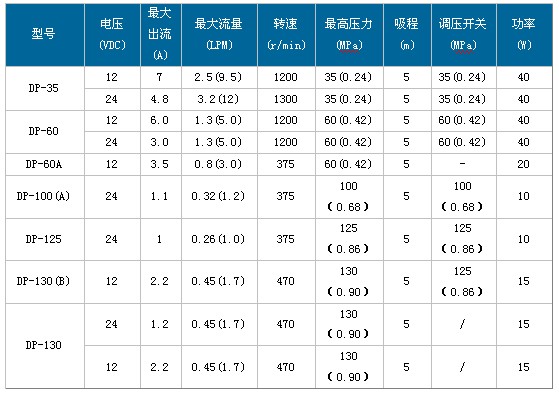

DP微型隔膜泵性能參數：

注1：“最大流量”指泵的出水口沒有阻力、不需要輸出壓力來克服阻力(即泵的輸出壓力接近零) 時，泵的抽水速率 (流量)達到最大。一旦有阻力，泵的流量就會衰減，與輸出壓力呈類似反比例的關系。

注2：“吸程”也叫“最大自吸高度”。即泵在不加引水的情況下，能自動將水吸上來的最大高度(泵抽水口距離待抽液面的垂直距離)。我們的水泵都是自吸水泵，所標吸程均指這種情況。有些離心式的水泵就沒有自吸能力，第一次使用必須加引水才行。有的隔膜水泵雖然也有自吸能力，但標的“吸程”往往與“進水管里全部是空氣”下能抽起水的垂直高度有差距，這點請注意。

注3：“最大揚程”也叫“最大排水高度”。指在泵出水口接有足夠長度水管的情況下，將水管垂直舉起，泵能利用輸出壓力將水打到距離排水口的最大垂直高度。不包括吸程。如果泵出水口接管沒接管子，或即使接了但管子為水平，或沒安裝阻力裝置(如閥門、噴嘴一類)，泵的輸出壓力就很小，此時泵的流量達到最大。使用中，0＜泵的實際揚程＜最大揚程，并不是泵一通電工作，揚程就達到最大，而是取決于負載。比如可以用閥門關閉程度來控制實際揚程的高低。

注4：“最大輸出壓力”也叫“最大關斷壓力”。泵運行過程中，排水端受到阻力或接了大負載，就會表現出輸出壓力，來克服這種阻力，當這個壓力到了一定程度，為避免壓力過大造成泵內部元件損壞，隨機的壓力保護開關就會啟動，讓泵停機。此時的壓力就叫泵的“最大輸出壓力”。當排水端受到的阻力或壓力小于“最大輸出壓力” 時，泵才會重新啟動。

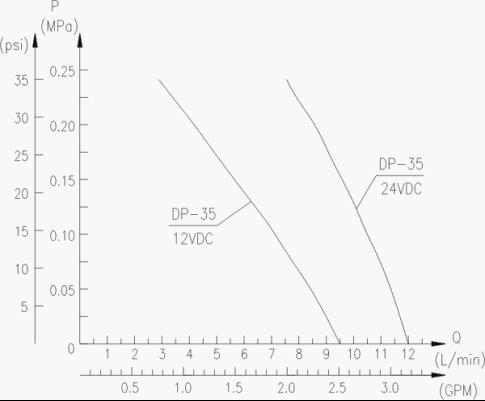

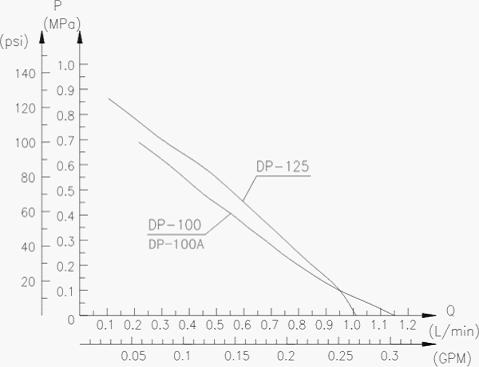

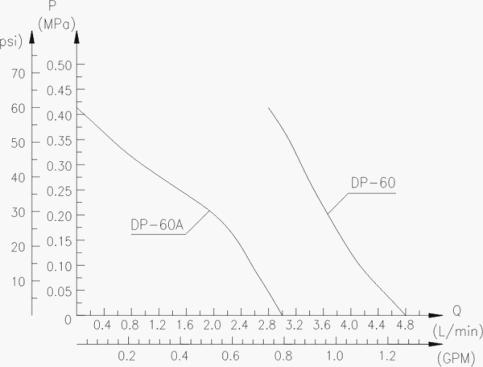

DP微型隔膜泵性能曲線圖：

DP微型隔膜泵安裝尺寸圖：

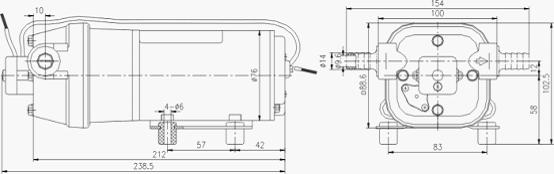

DP-35微型隔膜泵安裝尺寸圖


DP-60微型隔膜泵安裝尺寸圖

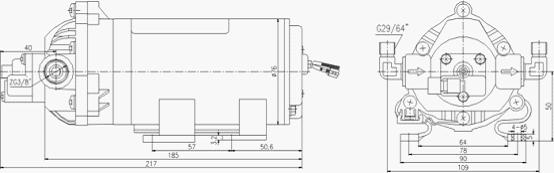

DP-100微型隔膜泵安裝尺寸圖

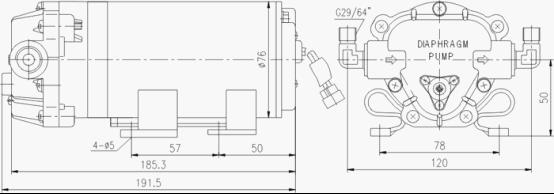

DP-125微型隔膜泵安裝尺寸圖

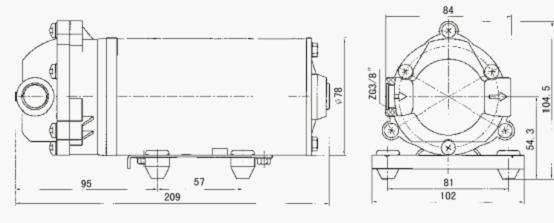

DP-130微型隔膜泵安裝尺寸圖


DP微型隔膜泵選型須知：

一、DP微型隔膜泵產品名稱與型號，DP微型隔膜泵管道口徑，DP微型隔膜泵使用揚程（m），DP微型隔膜泵電機功率（KW），DP微型隔膜泵電機轉速（r/min），DP微型隔膜泵電壓〔V〕，DP微型隔膜泵使用的吸程（m），DP微型隔膜泵使用的介質名稱、比重、粘度、腐蝕性、毒性。
二、若已經由設計單位選定我公司的DP微型隔膜泵型號，請按DP微型隔膜泵型號直接向飛魯泵業營銷部訂購。
三、請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的最高效率。
