隔膜泵結構圖

隔膜泵結構圖

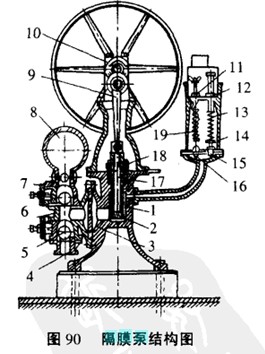

隔膜泵應用廣，常用于植保機械、排灌、食品加工廠和陶瓷廠輸送料漿等，圖90為自動調節壓強的隔膜泵。泵筒1內的柱塞2用電動機經皮帶輪、曲柄10及連桿9帶動，作往復運動。泵筒內儲有清水，泵筒的左側同帶有橡皮隔膜4的空室3相通。由于柱塞的往復運動，使隔膜交替地向左向右彎曲.引起隔膜左側壓強的變化。于是液體經吸入管，吸人閥5吸人泵內，接著經壓出閥7，排液空氣室8排出。泵筒的右側同壓強調節機構14相通，當壓出管中的壓強過高時，泵筒的壓強亦跟著_I=升，用彈簧13壓緊的閥15就被推開，一部分清水從泵筒流人調節機構內，使隔膜位移減少，管道內的壓強不繼續升高。當泵筒內部的清水減少時，在吸液過程中泵筒內產生較大的真空度。用彈簧15拉緊的閥16就被拉開，清水從調節機構流回泵筒內，使泵的流量回復正常。
